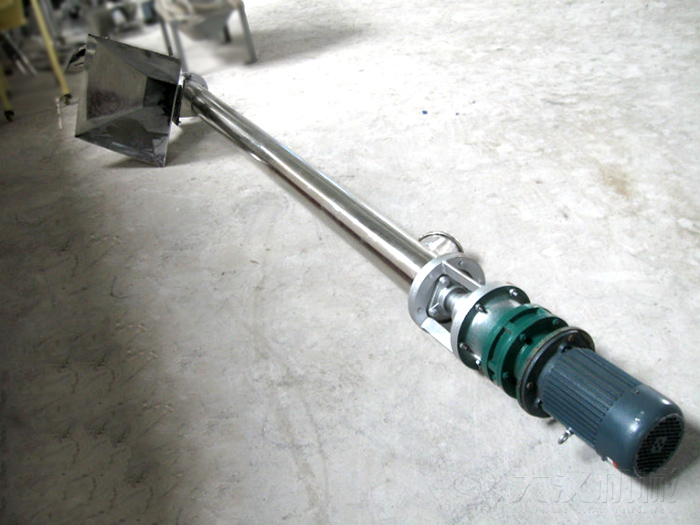

粮食螺旋输送机对于卫生环境要求较高，所以一般除了电机、轴承、机架外其余为不锈钢制成，粮食螺旋输送机可以用来输送玉米、稻谷、食盐、黄豆、面粉、淀粉等粉末或颗粒状物料。输送方式有水平式、倾斜式和垂直式三大类型，根据输送物料的难易程度可以选择螺旋叶片的设计（有轴和无轴），同时可以按照输送现场要求在粮食螺旋输送机上安装滑轮。

产品细节

产品特点

机身材质：精选不锈钢材质，防腐、防锈、耐高温。

输送距离：单机输送长度可达30m，分段安装可达100m。

螺旋设计：结构紧凑，节省空间，外形美观，操作简便，经济耐用。

性能好：全封闭、易清洗的螺旋表面可保证物料不受污染、不会泄漏。

进出料口：进、出料口可采用法兰连接、布装连接、布装吊杆连接、万向接口连接等多种形式。

工作原理

粮食螺旋输送机是利用旋转的螺旋叶片将粮食推移而进行输送，使物料与螺旋叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。粮食在中间轴承的运移，则是依靠后面前进着的物料的推力。所以，粮食在螺旋输送机中的运送，完全是一种滑移运动。

技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

适用范围

粮食螺旋输送机可以用来输送玉米、稻谷、食盐、葡萄干、大豆、黄豆、面粉、淀粉等粉末或颗粒状物料。

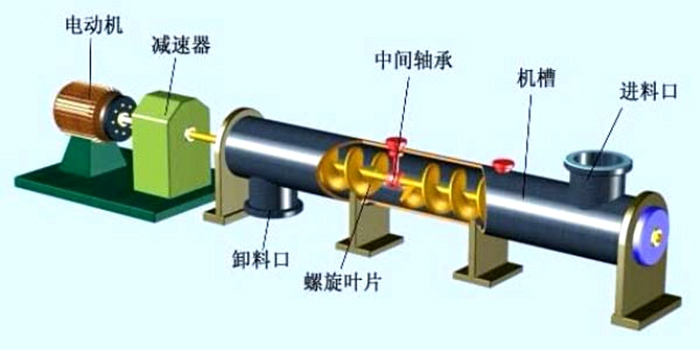

产品结构

粮食螺旋输送机主要由驱动装置、头部装配、机壳、螺旋体、槽体衬板、进料口、出料口、机盖（需要时）、底座等组成。

驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。

头部装配：有推力轴承，可承受输送物料时发生的轴向力。

机壳：机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。

螺旋体：材质为不锈钢或碳钢。

槽体衬板：材质为耐磨的塑料板或橡胶板或铸石板等。

进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。

维护管理

应定时向轴承、齿轮和链条等传动件加润滑油。

箱送机停用后，应检查螺旋叶片磨损情况，磨损严重时补焊。

输送量不可过载，否则物料排不出，引起螺旋轴弯曲和箱体涨坏。

输送的介质沮度较高时，应注意箱体的伸缩变化是否自由而无卡着的地方，若有抓紧解决。

输送机在运转中，发出的噪声刺耳时，应打盖检查，排除故障。
